Преобразователи частоты SystemeVar

Преобразователи частоты для отраслевых и общепромышленных применений

Описание

Семейство преобразователей частоты, представленное тремя основными сериями:

  • STV320 для общепромышленных применений с диапазоном мощностей до 110 кВт
  • STV600 для насосных и вентиляторных применений
  • со специализированными встроенными функциями и диапазоном мощностей до 500 кВт
  • STV900 для высокопроизводительных применений с возможностью подключения датчиков обратной связи, широкими коммуникационными возможностями, возможность исполнения со степенью защиты IP55 и мощностным рядом до 3 МВт (в т.ч. с входным напряжением 690В)

Важно отметить, что помимо STV600, предлагается еще одна серия отраслевых преобразователей частоты — это SystemeVar 900 Hoist (STV900H), которая предназначена для подъемных механизмов и крановых применений.

Преимущества

Преобразователи частоты SystemeVar соответствуют всем основным требованиям к системе электропривода:

Диапазон питающих напряжений:

  • 1Ф 220−240 В (от 0,4 до 2,2 кВт)
  • 3Ф 380−440 В (от 0,75 до 3000 кВт)
  • 3Ф 520−690 В (от 22 до 3000 кВт)

Поддерживается работа как с асинхронными, так с синхронными двигателями

Высокая перегрузочная способность (до 200%)

Встроенный протокол связи: Modbus RTU

Широкие возможности расширения — доступны дополнительные платы:

  • Плата расширения входов/выходов
  • Платы энкодера (PG)
  • Платы ПЛК (PLC)
  • Платы расширения коммуникационных возможностей (PROFIBUS DP, PROFINET, EtherCAT, Modbus TCP, СAN/CANopen и EtherNet/IP)

Для каждого преобразователя частоты предусмотрена инструкция на русском языке

Применение

  • Промышленные насосы, вентиляция, миксеры, легкая промышленность, транспортировочное оборудование, упаковка и пр.
  • Насосы, вентиляторы, компрессоры, чиллеры и пр.
  • Наматывающие/разматывающие машины, тяжелая промышленность и пр.

Программное обеспечение

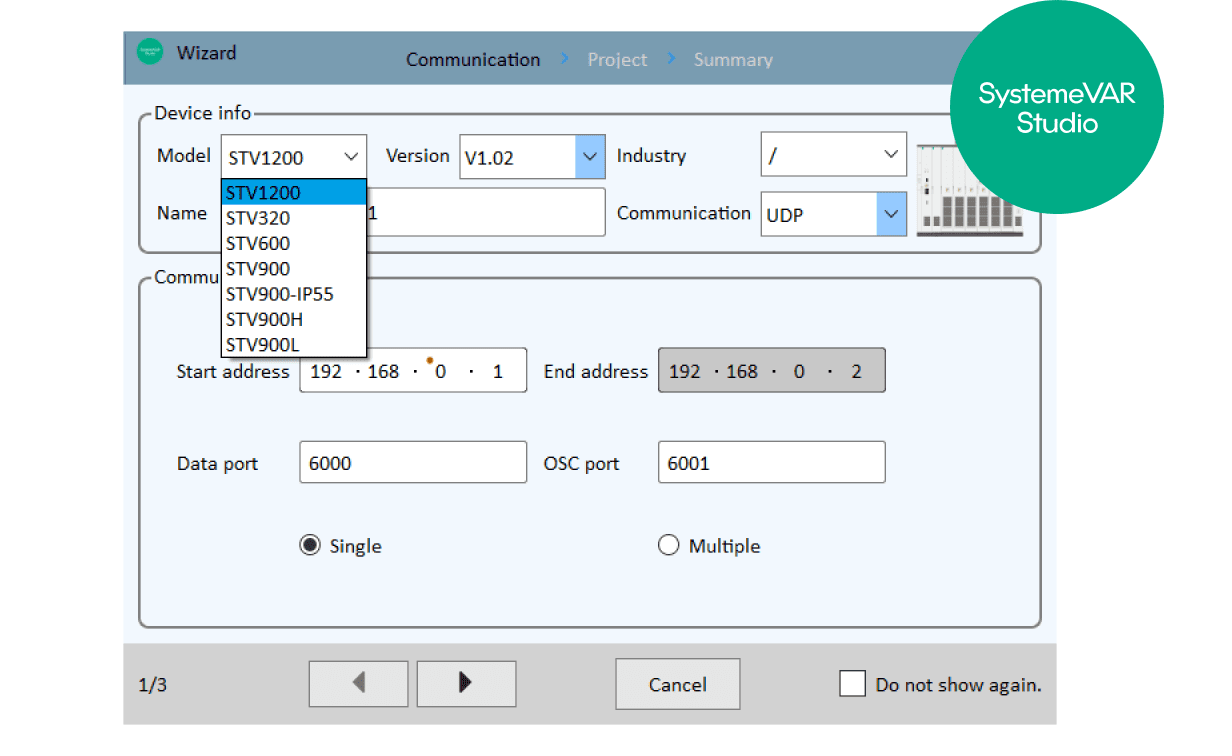

SystemeVAR Studio (57,7 МБ) — программное обеспечение для ввода в эксплуатацию и диагностики низковольтных преобразователей частоты и преобразователей частоты на среднее напряжение Systeme Electric семейства SystemeVar. Поддерживает последовательную связь, Ethernet, связь по Modbus TCP.

Основные функции:

  • Мониторинг нескольких ПЧ SystemeVar
  • Установка и отслеживание параметров, пакетная загрузка и выгрузка
  • Просмотр изменённых параметров, а также сравнение текущих значений с заводскими
  • Выбор необходимые параметры в качестве приоритетных и настраивать функций поиска параметров
  • Просмотр параметров состояния и предупреждений, а также поддержка их печати и экспорта
  • Просмотр текущих и исторических неисправностей оборудования, а также поддержка печати и экспорта
  • Поддержка отображения функциональных кодов в режиме конфигурации
  • Режим контрольной панели (управление запуском/остановкой, вращением вперед/назад и другими операциями оборудования)
  • Поддержка режима осциллографа (позволяет сохранять и воспроизводить данные о форме сигналов, моделировать рисование кривых сигналов и масштабировать форму сигнала с помощью мыши)
  • Поддержка изменения скина интерфейса

SystemeVAR Studio предназначено для ввода в эксплуатацию и диагностики:

  • STV1200
  • STV320
  • STV600
  • STV900
  • STV900-IP55
  • STV900H
  • STV900L

Технические требования:

рограммное обеспечение может работать в системах Windows XP или выше (Win7/Win8/Win10/Win11).
